Обзор продукта

Высокопроизводительный векторный преобразователь частоты серии V9-HCF разработан для высокоскоростных двигателей средней и высокой мощности. Эта серия разработана на основе исследований преобразователей частоты и требований к аппаратному и программному обеспечению для высокоскоростных двигателей, чтобы лучше соответствовать требованиям высокоскоростных двигателей.

Изделие выпускается в версиях с воздушным и водяным охлаждением. Конструктивно пользователи могут выбирать между широким и узким корпусом.

Особенности продукта

1. Алгоритмы управления

• Использует передовые алгоритмы управления высокоскоростными двигателями
• Работает как с синхронными, так и с асинхронными двигателями
• Обеспечивает мощный высокоскоростной контроль и возможность глубокого ослабления магнитного потока
• Поддерживает несколько режимов управления: замкнутый/разомкнутый контур синхронного двигателя, замкнутый контур асинхронного двигателя, V/F, вектор тока асинхронного двигателя и вектор напряжения асинхронного двигателя

2.Конструктивное проектирование

• Предлагает два структурных стиля: традиционный и книжный узкий тип.
• Разработано с учетом рассеивания тепла для двигателей большой мощности.
• Даже при стандартной несущей частоте 10К компоненты демонстрируют превосходные тепловые характеристики.
• Вся серия поддерживает работу с общей шиной постоянного тока.

3.Удобство использования

• Поставляется с ЖК-панелью управления.
• Параметры организованы в виде меню с отдельными меню для начальной настройки.
• Возможность переключения пяти интерфейсов отображения по умолчанию и возможность настройки содержимого отображения по умолчанию.
• Параметры можно загрузить или выгрузить одной кнопкой.
• Поддерживает отладку на базе ПК и захват сигналов

4.Коммуникация

• Включена стандартная связь Modbus-RTU/CAN
• Доступны дополнительные модули связи PROFINET или Profibus-DP

Диапазон мощности

• Ширококорпусной, с водяным охлаждением: 3 AC 380 В, 110–630 кВт
• Узкокорпусной, с водяным охлаждением: 3 AC 380 В, 75–500 кВт
• По запросу доступны 3 модели переменного тока 690 В и модели с воздушным охлаждением.

Сценарии применения

Высокопроизводительный инвертор серии V9-HCF широко используется в высокоскоростных воздуходувках, системах магнитной левитации, системах пневматической подвески, высокоскоростных воздушных компрессорах и муниципальных очистных сооружениях сточных вод — во всех типичных применениях высокомощных высокоскоростных двигателей.

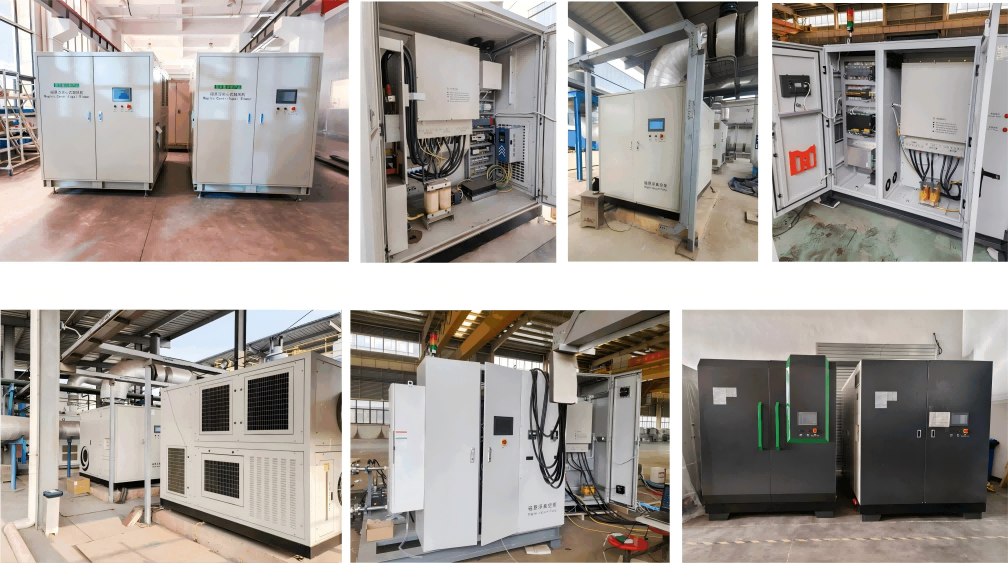

Полевые применения
